选择焊技术参数

工作原理

TRJ-401 Plus 的焊接流程：

进板→选择位置喷助焊剂→选择位置焊接→出板

整个系统是一个闭环的处理系統。

闭环处理控制

●进板→喷雾→预热→焊接→出板

焊接特点描述

●产品的应用范围 – 台尔佳选择焊能方便的和工厂的自动化产线配合在一起，并具有多台扩展的功能,可过治具或者直接焊接各种混裝PCB板。

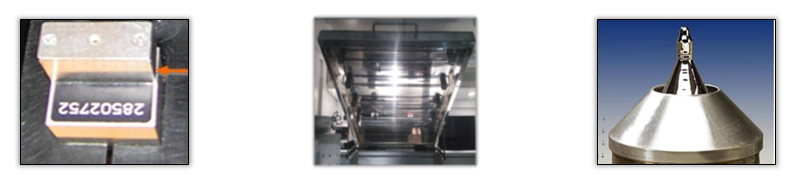

●适用于各种场合 – 选择焊系统的高性能首先特殊材料的喷嘴设计开始，它可以精确而稳定地喷出各种锡波高度，从而提高了在空间有限或太靠近零件的情况下持续地重复焊接的能力。的锡焊泵、推进器、升降器、机器人技术、氮气输送以及温度控制技术，加上我们独有的波峰喷嘴，令系统的锡焊性能锦上添花，精度高，不良品少。

●使用场所极好的温度控制能力 –氮气温度控制性能好，因为它使用的是PID温度控制原理(0-400度)，氮气用于对焊接波峰进行惰化及保护。这个独特的氮直热系统是对波峰进行加热的。让操作员可以选择要增加还是减少温度。

●闭环伺服马达 = 高准确性、可重复性、高焊接质量 –系统都使用最精确、最先进的机器人控制技术 – 闭环伺服器。伺服器就是知道位置并维持完美重复性的智能马达。滚珠丝杆与直线导轨进行导向，定位精确，噪音小，移动平稳。

运动控制系统

●强大控制功能 -该系统的平台运行、停止、移动速度、以及其他许多属性都非常容易控制。运输导轨运动速度，各温度参数，产品计数，波峰高度校正，导轨宽度自动调整等参数均可在触摸屏中保存。

●系统都使用最精确、最先进的机器人控制技术 – 闭环伺服器。伺服器就是知道位置并维持完美重复性的智能马达。

●滚珠丝杆与直线导轨进行导向，定位精确，噪音小，移动平稳。

运动控制系统

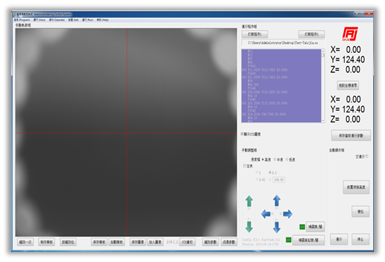

cam conductor 编程软件

●系统易于编程-工控电脑系统的离线编程软件拥有优雅的用户界面和非常快的编程速度。只需几分钟时间，程序员就可以利用导入扫描图像或Gerber转换图像，选择焊点，配置喷嘴，形成选择性的锡焊系统。

●路经起始点，焊接时间，移动速度，空行程速度，Ｚ轴高度及泵偏移等参数均可编辑。

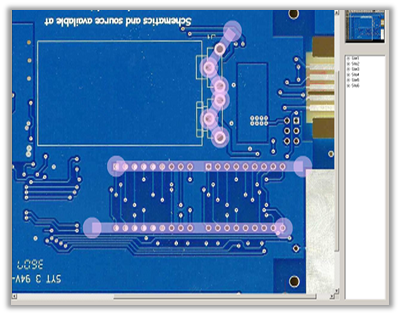

Gerber转换图像

扫描图像

ＣＣＤ视觉定位系统

●CCD视觉识别系统根据板的偏移自动调整

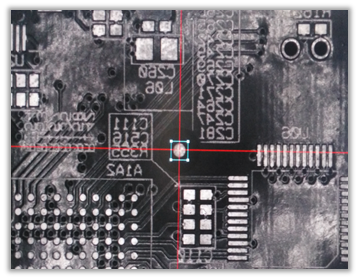

视觉偏移调整

视觉定位系统

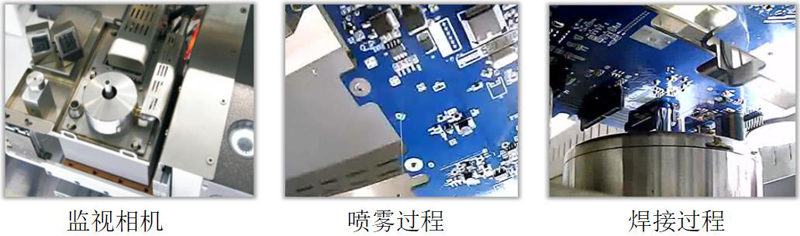

喷雾焊锡监视系统

●喷雾&焊接过程中，通过监视相机实时显示于屏幕，方便了解实时的喷雾和焊接情况。

●台尔佳专用视频软件支持可拍照，录像功能。

1.集预热，喷涂FLUX，焊接于一体，可独立做FLUX喷涂，可独立做焊接机，。后续可视生产需要，可以单独加一台或多台单焊接机（共享前面喷雾与预热）。

2.很适合客户产品少量多样。

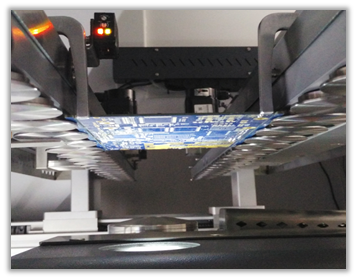

3.轮式运输，平稳快速耐用。

4.德国原装FLUX点喷射式喷头，稳定耐用

5.CPK功能，可以自动检测机器精度，

6.可选择接入MES系统

7.焊接区带有动态红外预热功能.温度独立可调，可以应对特殊吸热量大的产品时，保证稳定的焊接，大板焊接不易掉温

8.N2温度独立可调，可以根据实际情况调整N2温度，适应更复杂的PCB焊接

9.预热区可选无接触式PCB板温控制系统，节能模式与连续生产模式随时可切换

10. 编程用Gerber转换的图片，扫描图片等方式，在图片上画点画线编程直观更轻松，修改位置及调整参数更快速，各焊点参数可独立设定，中间可随时加入焊点或删除焊点，简单小程序可以做到1分钟内完成编程并运行设备，可以在线也可以离线 编程

11.带了焊接监视功能，随时直观了解焊接情况

12.设备自带有维护提醒等多项功能

13.本设备焊接效果可以达到IPC610D标准，广泛在航天，军工，汽车电子，仪气仪表等重要领域

以上图片仅供参考，详细参数请联系厂家

真正做选择性波峰焊10年以上的厂家！！！

以上参数及图片仅供参考，详细参数请联系

蒋先生 138 2522 5208微信同号

唐先生 188 0666 7166微信同号

本公司可以非标为客户定制选择性波峰焊，可以按客户要求定制外观及色彩，功能等！
